Konfiguration des USB-zu-COM Adapters für die Kommunikation mit der Euracom

1. Programminstallation

Entsprechend der leider etwas dürftigen Anleitung zu den unterschiedlichen Adaptern sollte man zunächst den Treiber selbst installieren. Dazu einfach die Mini-CD einlegen und das Programm HidComInst.exe (kann je nach Hersteller auch anders heisen) aufrufen. Das sollte ohne Probleme ablaufen. Danach den Adapter an einen freien USB-Port anschließen. Nach der üblichen "Denkpause" findet man in der Hardwaresteuerung unter den COM-Ports einen neuen Eintrag. Für neue Betriebssysteme sollte man die aktuellen Treiber der Hersteller auf deren Internetseite einsetzen. Gerade in Hinsicht auf Windows 7 wurden die Treiber in letzter Zeit aktualisiert.

2. Einrichtung des Treibers

Im Gerätemanager findet man unter den Einträgen für die Anschlüsse COM und LPT einen neuen Eintrag, in diesem Fall unten "SemiTech USB-HID -> COM device (COM2)" - auch das ist vom Hersteller abhängig und kann davon geringfügig abweichen. Nach der Erstinstallation könnte dem Device auch ein anderer Port zugeordnet sein. Bei mir war es COM7.

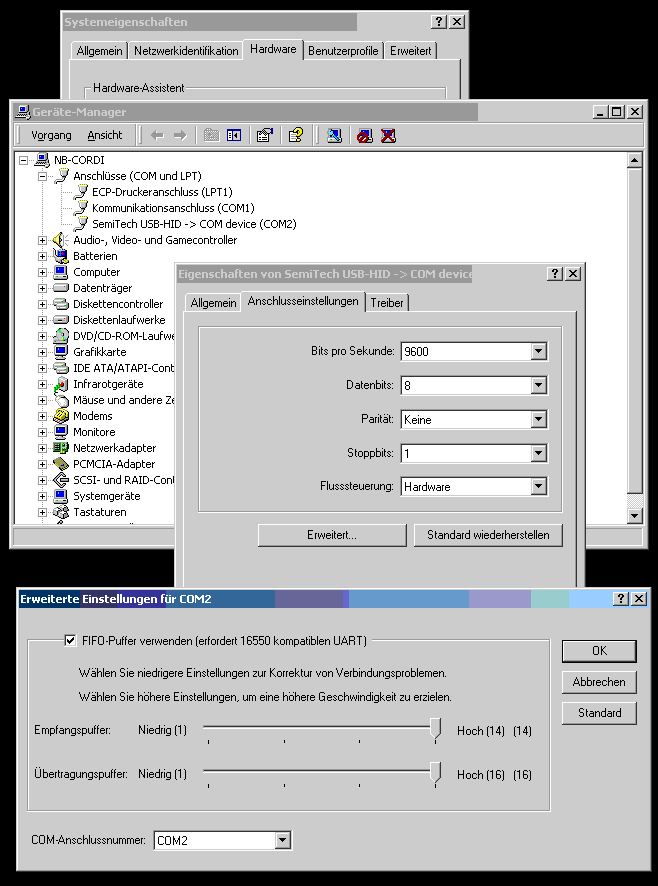

USB zu seriell Konfiguration
Alle Konfigurationsbildschirme für den USB-zu-COM Adapter

Nach einem Doppelklick auf diesen Eintrag erscheint der Bildschirm mit den Eigenschaften des Adapters. Hier kann man zunächst die Einstellungen für den COM-Port vornehmen. Bitte alles so wie oben einstellen. Ganz wichtig ist die Flusssteuerung, die auf "Hardware" stehen muß. Die Euracom verwendet RTS/CTS als Handshake und ohne diese Änderung funktioniert es nicht.
Unter "Erweitert..." kann man noch die COM-Anschlussnummer einstellen (s. oben als Fenster "Erweiterte Einstellungen für COMx"). Die muß für die Euracom zwischen 1 und 4 liegen.

3. Konfiguration der Euracom-Software

Natürlich müssen Sie auch in den Euracom-Programmen den neuen COM-Port einstellen. In allen Programmen geht das über den Menüpunkt "Optionen" und darunter "COM-Port". Stellen Sie hier den Wert ein, den Sie im Adapter konfiguriert haben.
Damit sollte alles klar sein und im Prinzip funktionieren.

4. Probleme bei XP

Unter gewissen Umständen kann es dazu kommen, dass XP den Treiber nicht korrekt lädt, sondern den Windows-eigenen HID-Treiber. In diesem Fall gehen Sie bitte wie folgt vor:

  1. Öffnen Sie den Geräte-Manager
  2. Suchen Sie unter den Anschlüssen (COM und LPT) den (Human Interface Device) HID-Treiber und öffnen Sie den Eintrag mit der rechten Maustaste (Eigenschaften).
  3. Wählen Sie unter dem Eintrag "Treiber" den Button "Treiber aktualisieren..."
  4. Wählen Sie die Auswahl, einen Treiber von einem speziellen Laufwerk zu laden und dann "weiter".
  5. Wählen Sie das Laufwerk aus, in dem sich die mitgelieferte CD befindet und selektieren Sie die Datei "Ccport.sys und bestätigen Sie mit OK.
  6. In der folgenden Auswahl selektieren Sie "SemiTech USB-HID->COM device" und dann "weiter".
  7. Windows sollte nun nach dem Speicherort des Treibers "HIDCOM.sys" fragen. Geben Sie den Pfad dazu an (ebenfalls auf der CD) und beenden Sie die Eingabe mit "weiter".

Das sollte die Probleme beheben.

5. Windows 10

Falls der Zugriff auf die Anlage nicht klappen sollte, probieren Sie es mal, wenn Sie als Administrator angemeldet sind.
