1. Generelles zur Türfreisprecheinrichtung mit oder ohne MD-Modul

Sowohl die Euracom 18x als auch die Euracom 26x verfügt von Haus aus über einen Port zum Anschluß einer Türfreisprecheinrichtung (TFE). Bei der 18x muss ohne MD-Modul der Port 1 dafür heran gezogen werden, bei der 26x besteht diese Einschränkung nicht. Für eine zweite TFE oder bei der Euracom 141 ist ein zusätzliches Modul notwendig (optional erhältlich). Die Module für die drei Anlagentypen unterscheiden sich grundsätzlich in der Hardware. Für die Funktion und Einrichtung bestehen diese Unterschiede nicht.

Hier eine kurze ergänzende Anleitung eine Türklingel an die Anlage anzuschließen und die Anlage zu konfigurieren:

  1. Hardware:
    1. Netzstecker ziehen, ISDN-Anschluß zum NTBA trennen.
    2. Gehäusedeckel entfernen (3 Schrauben).
    3. Euracom 18x ohne MD-Modul: Jumper auf der Hauptplatine entsprechend der Abbildungen im Handbuch umstecken (auf die linke Seite).
    4. Euracom 18x ohne MD-Modul: Anschluß am Port 1 entfernen.
    5. Anschaltung der TFE nach FTZ123D12 am Port links neben der Leiste für die analogen Endgeräte.
    6. Gehäusedeckel aufsetzten und festschrauben.
  2. Software:
    1. Ohne MD-Modul bleiben die beiden Rufnummern TFE1 und TFE2 unter "Grundkonfiguration" - "a/b-Ports" frei!
    2. Analoger Port 1 (Teilnehmer 11) aus allen MSN Verteilung herausnehmen
    3. Analoger Port 1 (Teilnehmer 11) als 4-Draht-TFE konfiguriert (Endgeräte-Typ)
    4. In der Rufverteilung müssen Teilnehmer für TFE1 angekreuzt sein, bzw.: #*621nn..nn#; mit nn..nn für die internen Teilnehmer, die den Klingelruf signalisieren sollen. Setzen Sie hier nicht die Rufnummer der TFE selber ein.
    5. Speichern und nach Wartezeit mit Telefonbefehl #*9999# resetten (wichtig !!)
  3. Beschaltung:
    1. Bei TFEs nach FTZ123D12 kein Problem und die Klemmen 1:1 bechalten. Bei Speziallösungen ist zu beachten, dass der Anschluß der Anlage für die Klingelauswertung KT KT` nicht mit Spannung beschaltet werden darf. Meistens wird die Klingel mit 12V AC betrieben. Also einfach ein kleines 12V AC Relais mit dem Klingeltaster schalten und mit einem Kontakt des Relais die Klemmen KT und KT' kurzschließen (es wird so gut wie keine Leistung geschaltet). Alternativ kann auch die Schaltung realisieren werden, die am Ende dieser Seite folgt.
    2. Bei der Beschaltung des Türöffner-Kontaktes (TO und TO') ist zu beachten, dass die Schaltleistung nicht die Daten überschreitet, die im Handbuch angegeben sind.
  4. Bedienung:
    1. Achten Sie darauf, dass sich die Bedienung von alten Version (1.xx) zu neuen Versionen geändert hat. Im Zweifelsfall sehen Sie bitte für die richtigen Telefonbefehle zum Türöffner in Ihrer für Sie passenden Anleitung nach.

Für die Anschaltung handelsüblicher Türfreisprecheinrichtungen (TFEs) finden sich von Euracom noch ein paar Hinweise.

2. Fragen zur Türfreisprecheinrichtung mit oder ohne MD-Modul

Generell stellt sich immer wieder die Frage, welche TFE verwendet werden soll.
Das ist hier leider nicht mit wenigen Sätzen und für alle Fälle zu beantworten. Grundsätzlich muss man unterscheiden, ob man eine TFE nach der Norm FTZ123D12 einsetzen kann oder möchte oder lieber eine TFE, die sich wie eine analoges Telefon verhält. Die Euracom erlaubt den Anschluss beider Varianten. Nach FTZ123D12 sind jedoch minimal sechs, im besten Fall bis zu acht Adern von Anlage zu TFE notwendig. Diese teilen sich auf auf den Klingeltaster, auf den Sprechweg und auf den Türöffner. Hinzu kommt noch ein Kontakt, der die Stromversorgung für die TFE schalten kann, um sie nur dann zu aktivieren, wenn sie auch benötigt wird. Sind diese Leitungen schlichtweg nicht vorhanden, dann bietet sich die zweite Lösung an, die mit nur einem Adern-Paar auskommt und direkt an einen freien analogen Port der Anlage anzuschließen ist. Die ganze Signalisierung erfolgt in diesem Fall über DTMF (Doppeltonmehrfrequenz) - also dem üblichen Wahlverfahren eines analogen Telefones. Hier ist noch zusätzlich eine entsprechende Konfiguration der TFE selbst notwendig. Nachdem sich eine solche TFE auf Basis des DTMF wie ein internes Telefon verhält, ist dann jedoch leider bei einem Ruf von der TFE am Klingel-Rhythmus nicht mehr zu unterscheiden ob der Ruf nun von einem internen Teilnehmer kommt oder von der TFE oder gar von welcher TFE, wenn mehrere notwendig sind. Das könnte im Einzelfall nachteilig sein.
Darüber hinaus unterscheiden sich die TFEs erheblich und jeder muss sich aus seinen Gegebenheiten heraus die optimale Lösung suchen. So stellt sich die Frage ob ein oder zwei Klingeltaster, auf- oder unterputz Montage, Metall- oder Kunststoffausführung, hoch oder quer, beleuchtet oder nicht, mit oder doch lieber ohne …? Hier eine Empfehlung abzugeben ist schier unmöglich. Darüber hinaus fehlt mir leider die Erfahrung mit all den Varianten, welche sich nun optimal mit der Euracom "verträgt".

Ich habe eine TFE angeschlossen, die TFE konfiguriert und auch zuvor die Brücken in der Anlage umgestellt. Dennoch kann ich keine Verbindung zur TFE aufbauen. Woran kann es noch liegen?

Haben Sie die Sprechverbindung am Port 1 der Anlage angeschlossen? Das sollte nicht sein. Die beiden Leitungen müssen an den a/b-Kontakten am TFE-Steckplatz angeschlossen werden. Port 1 bleibt frei!

Ist es möglich NUR einen Klingeltaster anzuschließen und diesen auszuwerten ohne dafür ein MD-Modul oder einen a/b-Anschluß einzusetzen?

Man muß entweder den ersten der acht Ports opfern (für TFE1) oder doch das MD-Modul bestücken. Möglich ist auch der Alarmeingang, aber dies ist kein optimaler Ersatz (Kontakt = Öffner, erster Ruf erst nach einer Minute!, Ruf muß angenommen oder quittiert werden...)
Bei der Euracom 26x soll das möglich sein...

Wie lange klingeln die auf die TFE eingestellten Telefone, wenn der Türruf nicht angenommen wird und kann ich diese Zeit beeinflussen?

Sie klingeln 30 Sekunden. Die Zeit ist in der Version 1.xx leider nicht konfigurierbar. Nur wenn man den Ruf an einem Telefon annimmt, wird der Ruf vor Ablauf der 30 Sekunden abgebrochen. Ab der Version 2.0x ist diese Zeit einstellbar.

Wenn ich die TFE einmal auf ein externes Ziel umgeleitet habe, tritt dann die alte Einstellung wieder in Kraft wenn ich die Umleitung aufhebe?

Solange auf ein externes Ziel umgeleitet ist, bleiben die hausinternen Telefone stumm. Nach Aufhebung der Umstellung wird die alte Einstellung wieder aktiv.

Erfolgt für die TFE auch eine Gebührenerfassung wenn ich nach extern umleiten?

Im Prinzip spricht wohl nichts dagegen. In der Praxis sieht es jedoch anders aus (F/W-Version 1.07): Für die durch eine TFE veranlaßten gehenden Gespräche werden KEINE Gebühren erfaßt - Bug in der F/W!

Um die Türklingel auszulösen muß man relativ lange den Klingelknopf gedrückt halten, gibt es dafür eine andere Lösung?

Wenn man dem Klingelknopf einen ELKO mit 1000µF/16V parallel schaltet, reicht ein kurzes Klingeln. Um die Kontakte im Klingeltaster bei der Entladung zu schonen (und auch den Kondensator), sollte ein Widerstand von 10 bis 20 Ohm dem Kondensator in Reihe geschaltet werden. Auf die Polarität des ELKOs sollte man aber auch achten. KT = + und KT = -. Im Zweifelsfall hilft ein Multimeter dabei die Polarität zu klären (s. auch nächsten Punkt). Im nachfolgenden Schaltbild habe ich den Kondensator (C1) und den Widerstand (R1) mit eingezeichnet. Wer den Anschluß zur Klingel nicht braucht, der kann den Gleichrichter Gl1, die Klingel und den Trafo natürlich weglassen

Wie kann ich einen bestehenden Türgong oder eine Türklingel mit der Anlage "verheiraten"?

Die folgende Schaltung ist zwar etwas aufwendiger als der Vorschlag den ich zuvor hier hatte, dieser hier hat aber den Vorteil, daß die Polarität der Klingel keine Rolle spielt und damit auch eine mit Wechselstrom betriebene Klingel angeschlossen werden kann. Aber dabei sollten Sie nicht auf den Klingeltrafo verzichten - nicht die Netzspannung direkt anschließen! Die Dimensionierung der Bauteile hängt natürlich von der verwendeten Klingel und dem Klingeltrafo ab. Die hier angegebenen Werte dienen nur zur Orientierung. Aber Vorsicht: Wenn die Diode D1 defekt oder falsch eingebaut ist, dann kann Ihre Anlage beschädigt werden!

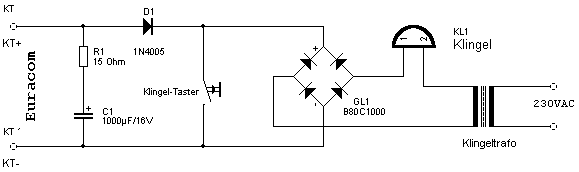

Klingelknopf an Anlage

Wer ganz sicher gehen will, der kann zusammen mit der Klingel ein Relais ansteuern und mit einem Kontakt die Anlage sicher und galvanisch getrennt schalten, oder nachfolgend skizzierte elegante Lösung mit einem Optokoppler realisieren:

TFE-2 mit Optokoppler
Bei dieser Schaltung erzeugt bei gedrücktem Klingel-Taster GL1 eine Hilfsspannung, die über T2 den Optokoppler U1 mit einem Konstantstrom versorgt. Der Transistor in U1 schaltet durch und gibt dem Relais in der Anlage das Signal für die TFE. Dank dem Gleichrichter GL2 ist die Polarität der Anschlüsse KT an der Anlage unwichtig. Er will, der kann im Kollektor von T2 noch eine LED einfügen, die als Kontrolle dient. (Vielen Dank an Peter Bieringer für diesen und den folgenden Beitrag)
Nachfolgende Schaltung dient noch als Anregung zum Anschluß einer Türfreisprecheinrichtung:
TFE an der Euracom
Der eingezeichnete Übertrager stammt aus einem alten Telefon und läßt Spielraum für findige Bastler. Selbstverständlich muß die Spannung des Klingeltrafos, die Spulenspannung der Relais und die Kontakte bezüglich ihrer Belastung aufeinander abgestimmt sein. Eine allgemeingültige Anleitung möchte ich hier nicht geben. Dies ist nur als Anregung gedacht. Über die beiden Widerstände R1 und R2 kann man die Empfindlichkeit des Mikrofones als auch die Lautstärke einstellen. Sinnvolle Werte liegen zwischen 0 und 500 Ohm.

Erfahrungen mit dem MD-Modul

Das MD-Modul erweitert die Anlage um zwei Türfreisprecheinrichtungen (TFE) und ist optional erhältlich.

Es ist jeweils in einer Version für die Euracom 18x, als auch für die 26x verfügbar. Für die Euracom 141 steht das MST-Modul zur Verfügung, welches auch noch die Schaltkontakte und den Anschluss der Musik-on-Hold (MoH) ermöglicht. Alle oben gegeben Hinweis sind auch für diese Module anwendbar.
